挡圈、孔用钢丝挡圈、螺栓紧固轴端挡圈

2016-03-16 13:01:59

大央紧固件 温州大央紧固件有限公司
Share
  • Share to WeChat Moments
挡圈、孔用钢丝挡圈、螺栓紧固轴端挡圈

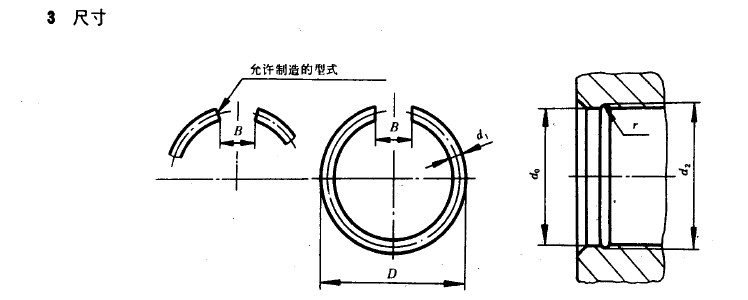

GB 895.1-1986 孔用钢丝挡圈
1. 引言
本标准适用于在孔内固定零(部)件用的挡圈。
本标准规定了孔径d0=7~125mm的孔用钢丝挡圈。
2. 引用标准
GB 959.2-86挡圈技术条件—钢丝挡圈。
挡圈、孔用钢丝挡圈、螺栓紧固轴端挡圈

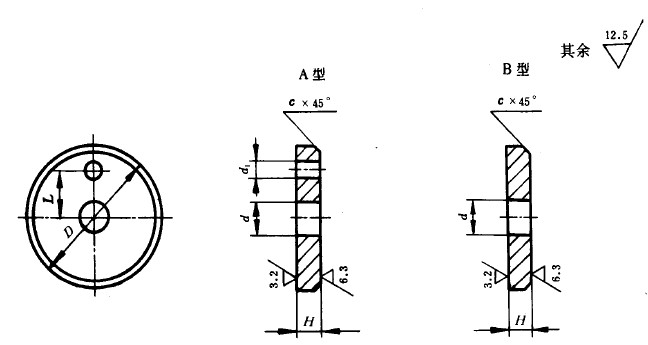

GB 892-1986 螺栓紧固轴端挡圈
1. 引言
本标准适用于在轴端上固定零(部)件时用螺钉紧固的挡圈。
本标准规定了公称直径D=20~100mm的螺栓紧固轴端挡圈。
2. 引用标准
GB 959.3—86挡圈技术条件一切制挡圈。
3.尺寸
挡圈、孔用钢丝挡圈、螺栓紧固轴端挡圈
公称直径d D H d1 ≥
基本尺寸 极限偏差 基本尺寸 极限偏差
30 +0.13 0 36 4 0 -0.30 32
35 +0.16 0 42 4 0 -0.30 37
40 +0.16 0 47 4 0 -0.30 42
45 +0.16 0 52 4 0 -0.30 47
50 +0.16 0 58 4 0 -0.30 52
55 +0.19 0 65 5 0 -0.30 58
60 +0.19 0 70 5 0 -0.30 63
65 +0.19 0 75 5 0 -0.30 68
70 +0.19 0 80 5 0 -0.30 72
75 +0.19 0 85 5 0 -0.30 78
80 +0.19 0 90 6 0 -0.30 83
85 +0.22 0 95 6 0 -0.30 88
90 +0.22 0 100 6 0 -0.30 93
95 +0.22 0 110 6 0 -0.30 98
100 +0.22 0 115 8 0 -0.36 103
105 +0.22 0 120 8 0 -0.36 109
110 +0.22 0 125 8 0 -0.36 114
120 +0.22 0 135 8 0 -0.36 124

挡圈、孔用钢丝挡圈、螺栓紧固轴端挡圈



文章整理由挡圈,轴用挡圈,钢丝挡圈,温州挡圈直销供应商温州大央紧固件有限公司整理发布、了解详情请电话咨询手机:13958859071
温州大央紧固件有限公司专业生产轴用挡圈,钢丝挡圈,挡圈。我司成立于1983年在温州挡圈、标准件、非标紧固件的专业生产厂家。
