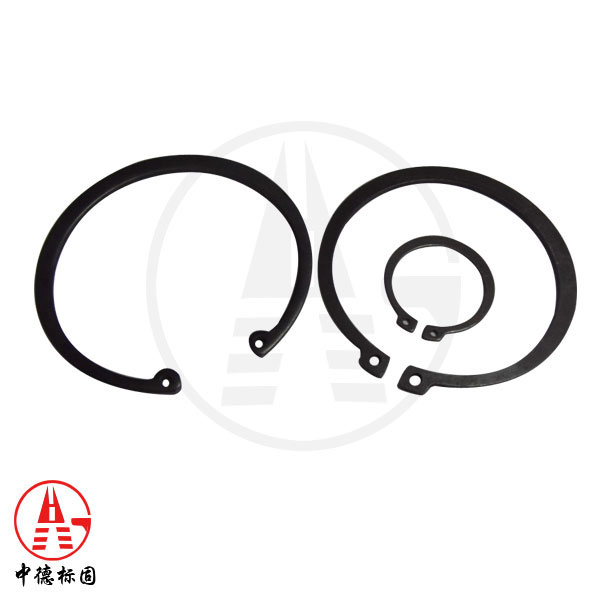

轴用弹性挡圈—B型(GB 894.2-86)

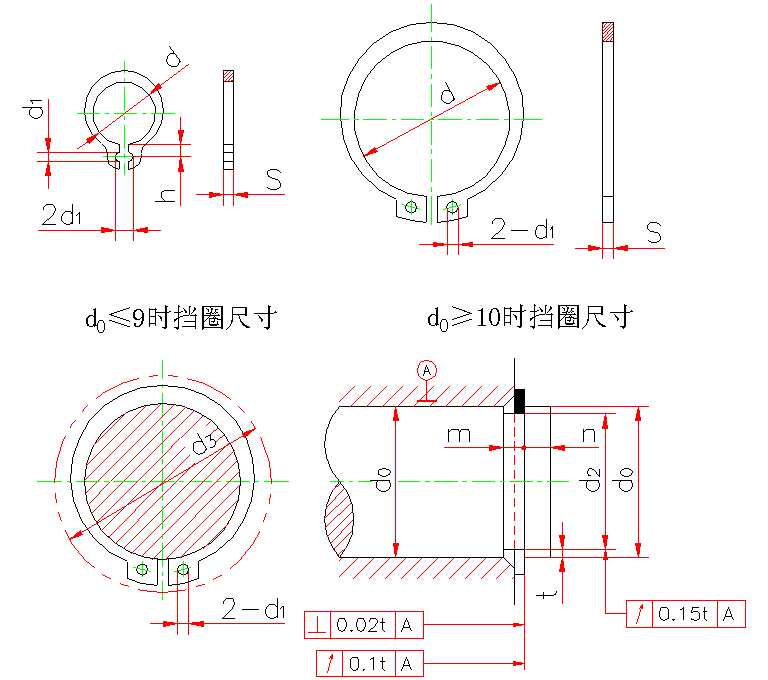

轴用弹性挡圈—B型（摘自GB 894.2-86）

轴径d0=20～200mm的B型轴用弹性挡圈。标记示例：轴径d0=50mm、材料65Mn、热处理HRC44～51、

经表面氧化处理的B型轴用弹性挡圈的标记：挡圈 GB 894.2 50 轴径d0=20～200mm的B型轴用弹性挡圈：

径 d0	挡圈					沟槽（推荐）						孔 d3 ≤
	d		S		d1	d2		m			n ≥
	基本尺寸	极限偏差	基本尺寸	极限偏差	d1	基本尺寸	极限偏差		基本尺寸	极限偏差	n ≥
20	18.5	-0.29	1	-0.08	2	19	0 -0.13		1.1	+0.14 0	1.5	29
21	19.5	-0.29	1	-0.08	2	20	0 -0.13		1.1	+0.14 0	1.5	31
22	20.5	-0.29	1	-0.08	2	21	0 -0.13		1.1	+0.14 0	1.5	32
24	22.2	-0.21	1.2	-0.08	2	22.9	0 -0.21		1.3	+0.14 0	1.7	34
25	23.2	-0.21	1.2	-0.08	2	23.9	0 -0.21		1.3	+0.14 0	1.7	35
26	24.2	-0.21	1.2	-0.08	2	24.9	0 -0.21		1.3	+0.14 0	1.7	36
28	25.9	-0.21	1.2	-0.08	2	26.6	0 -0.21		1.3	+0.14 0	2.1	38.4
29	26.9	-0.21	1.2	-0.08	2	27.6	0 -0.21		1.3	+0.14 0	2.1	39.8
30	27.9	-0.21	1.2	-0.08	2	28.6	0 -0.21		1.3	+0.14 0	2.1	42
32	29.6	-0.21	1.2	-0.08	2.5	30.3	0 -0.25		1.3	+0.14 0	2.6	44
34	31.5	-0.25	1.5	-0.09	2.5	32.3	0 -0.25		1.7	+0.14 0	2.6	46
35	32.2	-0.25	1.5	-0.09	2.5	33	0 -0.25		1.7	+0.14 0	3	48
36	33.2	-0.25	1.5	-0.09	2.5	34	0 -0.25		1.7	+0.14 0	3	49
37	34.2	-0.25	1.5	-0.09	2.5	35	0 -0.25		1.7	+0.14 0	3	50
38	35.2	-0.25	1.5	-0.09	2.5	36	0 -0.25		1.7	+0.14 0	3	51
40	36.5	-0.51	1.5	-0.09	2.5	37.5	0 -0.25		1.7	+0.14 0	3.8	53
42	38.5	-0.51	1.5	-0.09	3	39.5	0 -0.25		1.7	+0.18 0	3.8	56
45	41.5	-0.51	1.5	-0.09	3	42.5	0 -0.25		1.7	+0.18 0	3.8	59.4
48	44.5	-0.51	1.5	-0.09	3	45.5	0 -0.25		1.7	+0.18 0	3.8	62.8
50	45.8	-0.51	2	-0.12	3	47	0 -0.25		2.2	+0.18 0	4.5	64.8
52	47.8	-0.51	2	-0.12	3	49	0 -0.25		2.2	+0.18 0	4.5	67
55	50.8	-0.64	2	-0.12	3	52	0 -0.30		2.2	+0.18 0	4.5	70.4
56	51.8	-0.64	2	-0.12	3	53	0 -0.30		2.2	+0.18 0	4.5	71.7
58	53.8	-0.64	2	-0.12	3	55	0 -0.30		2.2	+0.18 0	4.5	73.6
60	55.8	-0.64	2	-0.12	3	57	0 -0.30		2.2	+0.18 0	4.5	75.8
62	57.8	-0.64	2	-0.12	3	59	0 -0.30		2.2	+0.18 0	4.5	79
63	58.8	-0.64	2	-0.12	3	60	0 -0.30		2.2	+0.18 0	4.5	79.6
65	60.8	-0.64	2.5	-0.15	3	62	0 -0.30		2.7	+0.18 0	4.5	81.6
68	63.5	-0.64	2.5	-0.15	3	65	0 -0.30		2.7	+0.18 0	4.5	85
70	65.5	-0.64	2.5	-0.15	3	67	0 -0.30		2.7	+0.18 0	4.5	87.2
72	67.5	-0.64	2.5	-0.15	3	69	0 -0.30		2.7	+0.18 0	4.5	89.4
75	70.5	-0.64	2.5	-0.15	3	72	0 -0.30		2.7	+0.18 0	4.5	92.8
78	73.5	-0.64	2.5	-0.15	3	75	0 -0.30		2.7	+0.18 0	4.5	96.2
80	74.5	-0.64	2.5	-0.15	3	76.5	0 -0.30		2.7	+0.18 0	5.3	98.2
82	76.5	-0.64	2.5	-0.15	3	78.5	0 -0.30		2.7	+0.18 0	5.3	101
85	79.5	-0.64	2.5	-0.15	3	81.5	0 -0.35		2.7	+0.18 0	5.3	104
88	82.5	-0.76	2.5	-0.15	3	84.5	0 -0.35		2.7	+0.18 0	5.3	107.3
90	84.5	-0.76	2.5	-0.15	3	86.5	0 -0.35		2.7	+0.18 0	5.3	110
95	89.5	-0.76	2.5	-0.15	3	91.5	0 -0.35		2.7	+0.18 0	5.3	115
100	94.5	-0.76	2.5	-0.15	3	96.5	0 -0.35		2.7	+0.18 0	5.3	121
105	98	-0.76	3	-0.15	3	101	0 -0.54		3.2	+0.18 0	6	132
110	103	-0.76	3	-0.15	4	106	0 -0.54		3.2	+0.18 0	6	136
115	108	-0.76	3	-0.15	4	111	0 -0.54		3.2	+0.18 0	6	142
120	113	-0.76	3	-0.15	4	116	0 -0.54		3.2	+0.18 0	6	145
125	118	-0.76	3	-0.15	4	121	0 -0.63		3.2	+0.18 0	6	151
130	123	-0.87	3	-0.15	4	126	0 -0.63		3.2	+0.18 0	6	158
135	128	-0.87	3	-0.15	4	131	0 -0.63		3.2	+0.18 0	6	162.8
140	133	-0.87	3	-0.15	4	136	0 -0.63		3.2	+0.18 0	6	168
145	138	-0.87	3	-0.15	4	141	0 -0.63		3.2	+0.18 0	6	174.4
150	142	-0.87	3	-0.15	4	145	0 -0.63		3.2	+0.18 0	7.5	180
155	146	-0.87	3	-0.15	4	150	0 -0.63		3.2	+0.18 0	7.5	186
160	151	-0.87	3	-0.15	4	155	0 -0.63		3.2	+0.18 0	7.5	190
165	155.5	-0.87	3	-0.15	4	160	0 -0.63		3.2	+0.18 0	7.5	195
170	160.5	-0.87	3	-0.15	4	165	0 -0.63		3.2	+0.18 0	7.5	200
175	165.5	-0.87	3	-0.15	4	170	0 -0.63		3.2	+0.18 0	7.5	206
180	170.5	-0.87	3	-0.15	4	175	0 -0.63		3.2	+0.18 0	7.5	212
185	175.5	-0.87	3	-0.15	4	180	0 -0.63		3.2	+0.18 0	7.5	218
190	180.5	-0.98	3	-0.15	4	185	0 -0.72		3.2	+0.18 0	7.5	223
195	185.5	-0.98	3	-0.15	4	190	0 -0.72		3.2	+0.18 0	7.5	229
200	190.5	-0.98	3	-0.15	4	195	0 -0.72		3.2	+0.18 0	7.5	235

以上文章由挡圈轴用挡圈钢丝挡圈温州挡圈直销供应商 温州大央紧固件有限公司整理发布转载请标明来源 http://www.chinabiaogu.com/了解详情请咨询电话：0577-65365156
