挡圈 挡圈的作用分类
挡圈就相当于一个活动的挡边，是用来档滚子用的，方便安装。挡圈的结构有平挡圈、斜挡圈和中挡圈。挡边是平行于滚动方向并突出滚道表面的窄凸肩，用于支撑和引导滚动体并使其保持在轴承内。挡圈主要是起到轴向固定的作用，其中圆锥面加挡圈固定有较高的定心度。
挡圈
按挡圈作用分类：
1.平挡圈：一个可分离的基本上平的垫圈，其内或外部分用作向心圆柱滚子轴承外圈或内圈挡边。
2.斜挡圈：具有“L”形截面的可分离圈，其外部分作用作向心滚子球轴承的内挡边。
3.中挡圈：两列或多列滚子轴承中的可分离圈，用于隔开并引导各列滚子。
挡圈用途
轴上零件的固定分为轴向固定和周向固定。轴向固定的方法有：轴肩或轴环固定、用轴端挡圈或圆锥面固定、用轴套固定、用圆螺母固定、用弹性挡圈固定。挡圈主要是起到轴向固定的作用，其中圆锥面加挡圈固定有较高的定心度。滚动轴承的挡圈就相当于一个活动的挡边，是用来档滚子用的，方便安装。挡圈的结构有平挡圈、斜挡圈和中挡圈。
分类按其作用分类
平挡圈：一个可分离的基本上平的垫圈，其内或外部分用作向心圆柱滚子轴承外圈或内圈挡边。
斜挡圈：具有“L”形截面的可分离圈，其外部分作用作向心滚子球轴承的内挡边。
中挡圈：两列或多列滚子轴承中的可分离圈，用于隔开并引导各列滚子。
挡边是平行于滚动方向并突出滚道表面的窄凸肩，用于支撑和引导滚动体并使其保持在轴承内。
详细分类

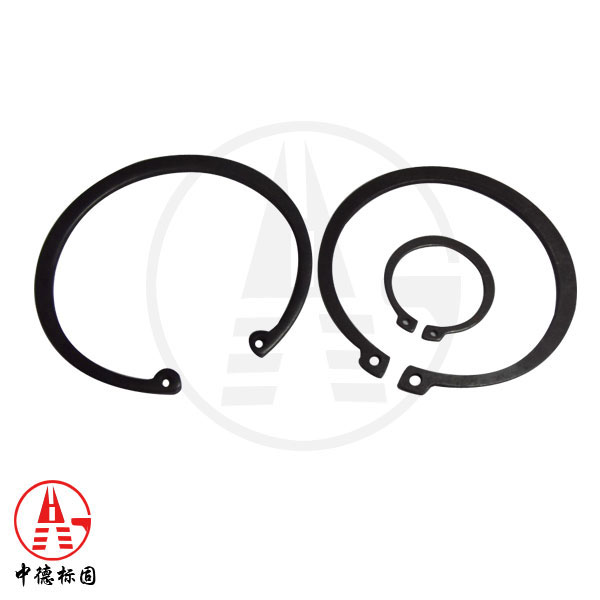

挡圈有：锥销锁紧挡圈、螺钉锁紧挡圈、带锁圈的螺钉锁紧挡圈、钢丝挡圈、孔用弹性挡圈-A型、孔用弹性挡圈-B型、轴用弹性挡圈-A型、轴用弹性挡圈-B型、螺钉紧固轴端挡圈、螺栓紧固轴端挡圈、孔用钢丝挡圈、轴用钢丝挡圈等。
关键词：挡圈
