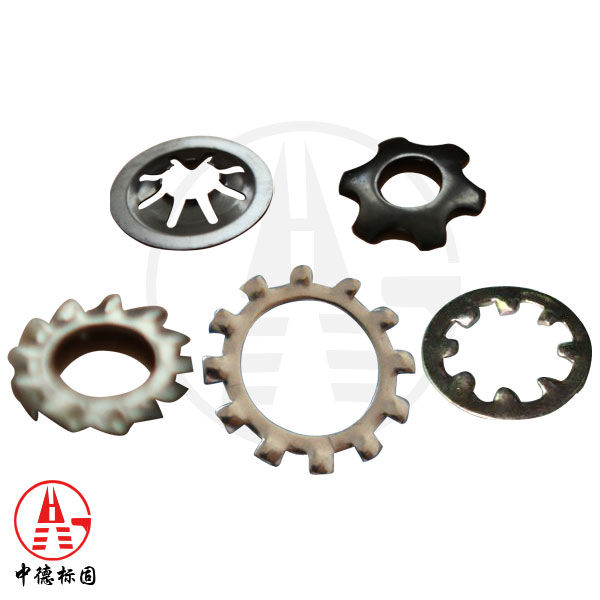

主题内容
本标准规定了齿形锁紧垫圈的技术条件
引用标准
GB3525 弹簧钢,工具钢冷轧钢带
GB2066 锡青铜带
GB230 金属洛氏硬度试验方法
GB90 紧固件验收检查,标志与包装
技术要求
材料,热处理和表面处理按表规定
垫圈镀锌后,必须立即进行驱氢处理。热处理硬度供生产工艺参考
性能 弹性
齿形垫圈应按4.1条件进行弹性试验,试验后垫圈的高度应大于S+0.12mm S 材料的实际厚度
韧性试验:将垫圈齿圈切开,固定在按4.2 条件进行韧性试验,试验时不得断裂
抗氢脆:镀锌齿形锁紧垫圈应按照4.3进行抗氢脆试验,试验时不得断裂
表面缺陷,垫圈表面不允许有裂缝,浮锈和影响使用的毛刺
试验方法 弹性试验
将垫圈压缩到S+0.12mm然后松开,测量其高度,对内,外齿锁紧垫圈,应在两平面进行压缩。对锥形锁紧垫圈,应在相应的内外锥面间进行,压缩
韧性试验,将垫圈齿圈切开,固定一端,拉伸另一端,使其分开的距离约等于垫圈的内径。拉伸方向如下图所示,然后,目测垫圈表面。
抗氢脆试验,将垫圈用平垫或锥垫隔开穿在试棒上并使垫圈压缩到S+0.12mm放置48h以上,然后松开,目测垫圈表面,
硬度试验,按GB230规定
垫圈的验收检查,标志与包装按GB90规定
